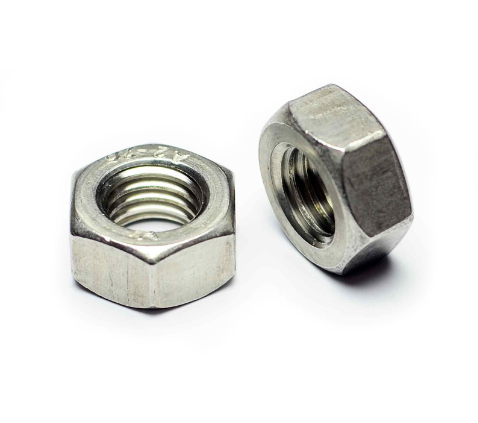

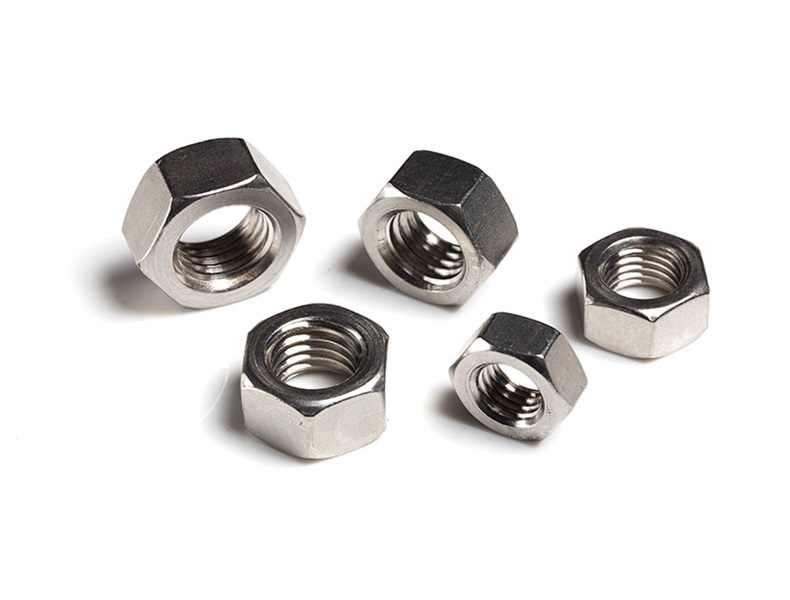

DIN 934 ГАЙКА ШЕСТИГРАННАЯ
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

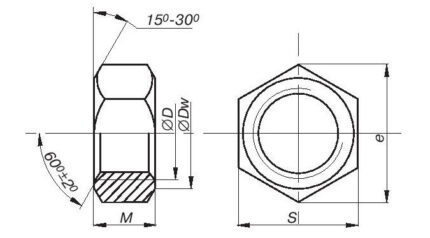

| D номинальный диаметр, мм |
Р, мм | Dw, мм | е, мм | М, мм | S, мм | вес 1000 штук, кг |
|---|---|---|---|---|---|---|
| М3 | 0,5 | 4,5 | 6,01 | 2,4 | 5,32-5,50 | 0,3 |
| М4 | 0,7 | 5,8 | 7,66 | 3,2 | 6,78-7,00 | 0,7 |
| М5 | 0,8 | 6,8 | 8,79 | 4 | 7,78-8,00 | 1 |
| М6 | 1 | 8,8 | 11,05 | 5 | 9,78-10,00 | 2,2 |
| M8 | 1,25 | 11,3 | 14,38 | 6,5 | 12,73-13,00 | 4,6 |
| M10 | 1,5 | 15,3 | 18,9 | 8 | 16,73-17,00 | 10,3 |
| М12 | 1,75 | 17,2 | 21,1 | 10 | 18,67-19.00 | 15,3 |
| М14 | 2 | 20,2 | 24,49 | 11 | 21,67-22,00 | 22,5 |
| М16 | 2 | 22,2 | 26,75 | 13 | 23,67-24,00 | 30 |
| М20 | 2,5 | 28,2 | 32,95 | 16 | 29,16-30,00 | 56 |
| М24 | 3 | 33,2 | 39,55 | 19 | 35,00-36,00 | 98,9 |
| М27 | 3 | 38 | 45,2 | 22 | 40,00-41,00 | 145 |
| M30 | 3,5 | 42,7 | 50,85 | 24 | 45,00-46,00 | 203 |
| М36 | 4 | 51,1 | 60,79 | 29 | 53,80-55,00 | 342 |
| М48 | 5 | 70,1 | 83,4 | 38 | 73,80-75,00 | 870 |
