Используется для неразъемного соединения тонколистовых металлов и других твердых материалов и конструкций.
При установке заклепок доступ необходим только с одной стороны материала. Они бывают открытого или закрытого типа, с выпуклой или потайной головкой, с широкой головкой. Монтаж осуществляется с помощью специального инструмента.
Тело — алюминий, стержень заклепки из оцинкованной стали.
Заклепки могут быть покрыты защитно-декоративным лаком разных цветов.
Заклепка вытяжная комб. АЛЮМ./СТАЛЬ

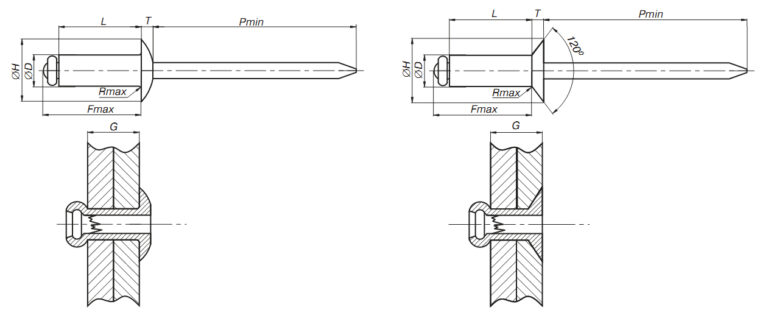

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| Обозначение | L длина заклепки, мм |
диаметр отверстия под заклёпку, мм | D диаметр заклепки, мм |
Н диаметр фланца, мм |
Т толщина фланца, мм |
R радиус мм |
Р мм |
F мм |
G, мм толщина закрепл. материала |
мин. вырыв. сила, кН | мин. срез. сила, кН | вес 1000 штук, кг |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 3,2 x 6 | 5:80-6:60 | 3,3 | 3,2 | 5,90-6,25 | 1,2 | 0,4 | 27 | 9 | 1,90-2,90 | 1 | 0,67 | 0,98 |
| 3,2 x 8 | 7,80-8,60 | 3,3 | 3,2 | 5,90-6,25 | 1,2 | 0,4 | 27 | 11 | 2,90-4,90 | 1 | 0,67 | 1 |
| 3,2 x 10 | 9,80-10,60 | 3,3 | 3,2 | 5,90-6,25 | 1,2 | 0,4 | 27 | 13 | 4,90-6,90 | 1 | 0,67 | 1,05 |
| 3,2 x 12 | 11,80-12,60 | 3,3 | 3,2 | 5,90-6,25 | 1,2 | 0,4 | 27 | 15 | 6,90-8,90 | 1 | 0,67 | 1,1 |
| 3,2 x 14 | 13,80-14,60 | 3,3 | 3,2 | 5,90-6,25 | 1,2 | 0,4 | 27 | 17 | 8,90-10,90 | 1 | 0,67 | 1,13 |
| 3,2 x 16 | 15,80-16,60 | 3,3 | 3,2 | 5,90-6,25 | 1,2 | 0,4 | 27 | 19 | 10,90-12,90 | 1 | 0,67 | 1,15 |
| 3,2 x 18 | 17,80-18,20 | 3,3 | 3,2 | 5,90-6,25 | 1,2 | 0,4 | 27 | 21 | 12,90-14,90 | 1 | 0,67 | 1,25 |
| 4 x 6 | 5,80-6,60 | 4,1 | 4 | 7,60-7,85 | 1,4 | 0,5 | 27 | 9,5 | 1,00-2,10 | 1,5 | 1 | 1,55 |
| 4 x 8 | 7,80-8,60 | 4,1 | 4 | 7,60-7,85 | 1,4 | 0,5 | 27 | 11,5 | 2,10-4,10 | 1,5 | 1 | 1,6 |
| 4 x 10 | 9,80-10,60 | 4,1 | 4 | 7,60-7,85 | 1,4 | 0,5 | 27 | 13,5 | 4,10-6,10 | 1,5 | 1 | 1,7 |
| 4 x 12 | 11,80-12,60 | 4,1 | 4 | 7,60-7,85 | 1,4 | 0,5 | 27 | 15,5 | 6,10-8,10 | 1,5 | 1 | 1,8 |
| 4 x 14 | 13,80-14,60 | 4,1 | 4 | 7,60-7,85 | 1,4 | 0,5 | 27 | 17,5 | 8,10-10,10 | 1,5 | 1 | 1,9 |
| 4 x 16 | 15,80-16,60 | 4,1 | 4 | 7,60-7,85 | 1,4 | 0,5 | 27 | 19,5 | 10,10-12,10 | 1,5 | 1 | 2 |
| 4 x 18 | 17,80-18,20 | 4,1 | 4 | 7,60-7,85 | 1,4 | 0,5 | 27 | 21,5 | 12,10-14,10 | 1,5 | 1 | 2,1 |
| 4 x 21 | 20,80-21,20 | 4,1 | 4 | 7,60-7,85 | 1,4 | 0,5 | 27 | 24,5 | 14,10-17,10 | 1,5 | 1 | 2,25 |
| 4,8 x 6 | 5,80-6,60 | 4,9 | 4,8 | 9,20-9,45 | 1,7 | 0,6 | 27 | 10 | 0,50-1,30 | 2,2 | 1,4 | 2,45 |
| 4,8 x 8 | 7,80-8,60 | 4,9 | 4,8 | 9,20-9,45 | 1,7 | 0,6 | 27 | 12 | 1,30-3,30 | 2,2 | 1,4 | 2,5 |
| 4,8 x 10 | 9,80-10,60 | 4,9 | 4,8 | 9,20-9,45 | 1,7 | 0,6 | 27 | 14 | 3,30 — 5,30 | 2,2 | 1,4 | 2,55 |
| 4,8 x 12 | 11,80-12,60 | 4,9 | 4,8 | 9,20-9,45 | 1,7 | 0,6 | 27 | 16 | 5,30-7,30 | 2,2 | 1,4 | 2,7 |
| 4,8 x 14 | 13,80-14,60 | 4,9 | 4,8 | 9,20-9,45 | 1,7 | 0,6 | 27 | 18 | 7,30-9,30 | 2,2 | 1,4 | 2,8 |
| 4,8 x 16 | 15,80-16,20 | 4,9 | 4,8 | 9,20-9,45 | 1,7 | 0,6 | 27 | 19 | 10,30-11,30 | 2,2 | 1,4 | 3 |
| 4,8 x 18 | 17,80-18,20 | 4,9 | 4,8 | 9,20-9,45 | 1,7 | 0,6 | 27 | 22 | 11,30-13,30 | 2,2 | 1,4 | 3,1 |
| 4,8 x 21 | 20,80-21,20 | 4,9 | 4,8 | 9,20-9,45 | 1,7 | 0,6 | 27 | 25 | 13,30-16,30 | 2,2 | 1,4 | 3,25 |
| 4,8 x 25 | 24,80-25,20 | 4,9 | 4,8 | 9,20-9,45 | 1,7 | 0,6 | 27 | 29 | 16,30-20,30 | 2,2 | 1,4 | 3,4 |
| 6,4 x 12 | 11,80-12,60 | 6,5 | 6,4 | 12,40-12,65 | 2 | 0,7 | 27 | 16,5 | 3,20 — 5,70 | 3,7 | 2,2 | 5,9 |
| 6,4 x 16 | 15,80-16,20 | 6,5 | 6,4 | 12,40-12,65 | 2 | 0,7 | 27 | 19,5 | 5,70 — 9,70 | 3,7 | 2,2 | 6,1 |
| 6,4 x 19 | 18,80-19,20 | 6,5 | 6,4 | 12,40-12,65 | 2 | 0,7 | 27 | 23 | 9,70-12,70 | 3,7 | 2,2 | 6,2 |
| 6,4 x 22 | 21,80- 22,20 | 6,5 | 6,4 | 12,40-12,65 | 2 | 0,7 | 27 | 26,5 | 12,70-15,70 | 3,7 | 2,2 | 7 |
| 6,4×25 | 24,80 — 25,20 | 6,5 | 6,4 | 12,40-12,65 | 2 | 0,7 | 27 | 30 | 15,70-18,70 | 3,7 | 2,2 | 7,8 |
Материал: Стержень — сталь С1018 оцинкованная, Заклепка — Алюминий Мg1 или Мg5
| Продукция | Длина | Диаметр | Цена | ||
|---|---|---|---|---|---|
 | Заклепка АЛЮМ./СТАЛЬ 2,4х 10 (1000) | 10 | 2,4 | 533.00 ₽ | |
 | Заклепка АЛЮМ./СТАЛЬ 2,4х 12 (1000) | 12 | 2,4 | 560.00 ₽ | |
 | Заклепка АЛЮМ./СТАЛЬ 2,4х 6 (1000) | 6 | 2,4 | 763.00 ₽ | |
 | Заклепка АЛЮМ./СТАЛЬ 2,4х 8 (1000) | 8 | 2,4 | 521.00 ₽ | |
 | Заклепка АЛЮМ./СТАЛЬ 3,2х 6 (1000) | 6 | 3,2 | 364.00 ₽ | |
 | Заклепка АЛЮМ./СТАЛЬ 3,2х10 (1000) | 10 | 3,2 | 396.00 ₽ | |
 | Заклепка АЛЮМ./СТАЛЬ 3,2х12 (1000) | 12 | 3,2 | 404.00 ₽ | |
 | Заклепка АЛЮМ./СТАЛЬ 3,2х14 (1000) | 14 | 3,2 | 504.00 ₽ | |
 | Заклепка АЛЮМ./СТАЛЬ 3,2х16 (1000) | 16 | 3,2 | 433.00 ₽ | |
 | Заклепка АЛЮМ./СТАЛЬ 3,2х18 (1000) | 18 | 3,2 | 558.00 ₽ | |
 | Заклепка АЛЮМ./СТАЛЬ 3,2х20 (1000) | 20 | 3,2 | 590.00 ₽ | |
 | Заклепка АЛЮМ./СТАЛЬ 3,2х25 (1000) | 25 | 3,2 | 1 010.00 ₽ | |
 | Заклепка АЛЮМ./СТАЛЬ 3,2х25 (500) | 25 | 3,2 | 382.00 ₽ | |
 | Заклепка АЛЮМ./СТАЛЬ 4,0х 8 (1000) | 8 | 4 | 535.00 ₽ | |
 | Заклепка АЛЮМ./СТАЛЬ 4,0х10 (1000) | 10 | 4 | 555.00 ₽ | |
 | Заклепка АЛЮМ./СТАЛЬ 4,0х10 (500) | 10 | 4 | 276.00 ₽ | |
 | Заклепка АЛЮМ./СТАЛЬ 4,0х12 (1000) | 12 | 4 | 582.00 ₽ | |
 | Заклепка АЛЮМ./СТАЛЬ 4,0х14 (1000) | 14 | 4 | 1 027.00 ₽ | |
 | Заклепка АЛЮМ./СТАЛЬ 4,0х14 (500) | 14 | 4 | 302.00 ₽ | |
 | Заклепка АЛЮМ./СТАЛЬ 4,0х16 (500) | 16 | 4 | 346.00 ₽ | |
 | Заклепка АЛЮМ./СТАЛЬ 4,0х18 (500) | 18 | 4 | 694.00 ₽ | |
 | Заклепка АЛЮМ./СТАЛЬ 4,0х21 (500) | 21 | 4 | 786.00 ₽ | |
| Заклепка АЛЮМ./СТАЛЬ 4,0х6 (1000) | 6 | 4 | 510.00 ₽ | |
 | Заклепка АЛЮМ./СТАЛЬ 4,8х 6 (500) | 6 | 4,8 | 426.00 ₽ | |
 | Заклепка АЛЮМ./СТАЛЬ 4,8х 8 (500) | 8 | 4,8 | 412.00 ₽ | |
 | Заклепка АЛЮМ./СТАЛЬ 4,8х10 (500) | 10 | 4,8 | 458.00 ₽ | |
 | Заклепка АЛЮМ./СТАЛЬ 4,8х12 (500) | 12 | 4,8 | 479.00 ₽ | |
 | Заклепка АЛЮМ./СТАЛЬ 4,8х14 (500) | 14 | 4,8 | 511.00 ₽ | |
 | Заклепка АЛЮМ./СТАЛЬ 4,8х16 (500) | 16 | 4,8 | 517.00 ₽ | |
 | Заклепка АЛЮМ./СТАЛЬ 4,8х18 (500) | 18 | 4,8 | 610.00 ₽ | |
 | Заклепка АЛЮМ./СТАЛЬ 4,8х20/21 (500) | 21 | 4,8 | 636.00 ₽ | |
 | Заклепка АЛЮМ./СТАЛЬ 4,8х25 (250) | 25 | 4,8 | 300.00 ₽ | |
 | Заклепка АЛЮМ./СТАЛЬ 4,8х25 (500) | 25 | 4,8 | 695.00 ₽ | |
 | Заклепка АЛЮМ./СТАЛЬ 4,8х27 (200) | 27 | 4,8 | 368.00 ₽ | |
 | Заклепка АЛЮМ./СТАЛЬ 4,8х28 (250) | 28 | 4,8 | 649.00 ₽ | |
 | Заклепка АЛЮМ./СТАЛЬ 4,8х30 (20х250) | 30 | 4,8 | 684.00 ₽ | |
 | Заклепка АЛЮМ./СТАЛЬ 4,8х30 (350) | 30 | 4,8 | 752.00 ₽ | |
 | Заклепка АЛЮМ./СТАЛЬ 4,8х32 (250) | 32 | 4,8 | 823.00 ₽ | |
 | Заклепка АЛЮМ./СТАЛЬ 4,8х32 (300) | 32 | 4,8 | 623.00 ₽ | |
 | Заклепка АЛЮМ./СТАЛЬ 6,4х10 (250) | 10 | 6,4 | 480.00 ₽ | |
 | Заклепка АЛЮМ./СТАЛЬ 6,4х12 (350) | 12 | 6,4 | 807.00 ₽ | |
 | Заклепка АЛЮМ./СТАЛЬ 6,4х12 (400) | 12 | 6,4 | 1 366.00 ₽ | |
 | Заклепка АЛЮМ./СТАЛЬ 6,4х14 (250) | 14 | 6,4 | 513.00 ₽ | |
 | Заклепка АЛЮМ./СТАЛЬ 6,4х14 (350) | 14 | 6,4 | 626.00 ₽ | |
 | Заклепка АЛЮМ./СТАЛЬ 6,4х16 (250) | 16 | 6,4 | 525.00 ₽ | |
 | Заклепка АЛЮМ./СТАЛЬ 6,4х16 (300) | 16 | 6,4 | 979.00 ₽ | |
 | Заклепка АЛЮМ./СТАЛЬ 6,4х16 (350) 5 | 16 | 6,4 | 666.00 ₽ | |
 | Заклепка АЛЮМ./СТАЛЬ 6,4х18 (250) | 18 | 6,4 | 619.00 ₽ | |
 | Заклепка АЛЮМ./СТАЛЬ 6,4х18 (300) | 18 | 6,4 | 666.00 ₽ | |
 | Заклепка АЛЮМ./СТАЛЬ 6,4х25 (200) | 25 | 6,4 | 487.00 ₽ | |
 | Заклепка АЛЮМ./СТАЛЬ 6,4х25 (250) | 25 | 6,4 | 596.00 ₽ | |
 | Заклепка АЛЮМ./СТАЛЬ 6,4х28 (150) | 28 | 6,4 | 381.00 ₽ | |
 | Заклепка комб.6,4х21 (250) | 20 | 6,4 | 1 102.00 ₽ |
