Клиновой анкер используется для крепления тяжелого оборудования к бетону, естественному камню, кирпичу. Сквозная установка. Анкер забивается молотком в предварительно просверленное отверстие в прикрепляемом материале и бетоне, затем затягивается гайкой.
Анкер клиновой, желтопассированный

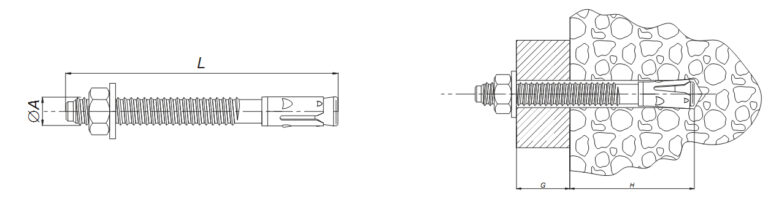

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Обозначение | А резьба |
L длина анкера, мм |
G макс. толщина прикрепляемого материала, мм |
Do диаметр сверла, мм |
H глубина анкеровки, мм |
S мин. толщина строительного элемента, мм. |
К1 мин. краевое расст., мм. |
К2 мин. межосевое расст., мм |
С1+С2 мм |
мин. вырыв. сила, кН бетон В25 | вес 1000 штук, кг |
---|---|---|---|---|---|---|---|---|---|---|---|
6/5 x 40 | М6 | 40 | 5 | 6 | 35.0 | 53 | 60 | 120.0 | 120 | 1,4 | 12.30 |
6/15 x 65 | М6 | 65 | 15 | 6 | 50.0 | 75 | 60 | 120.0 | 120 | 3,2 | 17.70 |
6/50 x 100 | М6 | 100 | 50 | 6 | 50.0 | 75 | 60 | 120.0 | 120 | 3,2 | 25.50 |
8/5 х 50 | М8 | 50 | 5 | 8 | 45.0 | 68 | 80 | 160.0 | 160 | 1,6 | 24.30 |
8/10 x 75 | М8 | 75 | 10 | 8 | 65.0 | 98 | 80 | 160.0 | 160 | 3,3 | 31.50 |
8/30 x 95 | М8 | 95 | 30 | 8 | 65.0 | 98 | 80 | 160.0 | 160 | 3,3 | 37.70 |
8/55 x 120 | М8 | 120 | 55 | 8 | 65.0 | 98 | 80 | 160.0 | 160 | 3,3 | 45.50 |
8/85 x 150 | М8 | 150 | 85 | 8 | 65.0 | 98 | 80 | 160.0 | 160 | 3,3 | 54.90 |
10/5 x 60 | М10 | 60 | 5 | 10 | 60.0 | 90 | 100 | 200.0 | 200 | 4 | 46.10 |
10/10 x 80 | М10 | 80 | 10 | 10 | 70.0 | 105 | 100 | 200.0 | 200 | 5 | 56.00 |
10/30 x 100 | М10 | 100 | 30 | 10 | 70.0 | 105 | 100 | 200.0 | 200 | 5 | 64.00 |
12/5 x 85 | М12 | 85 | 5 | 12 | 80.0 | 120 | 120 | 240.0 | 240 | 6 | 85.20 |
12/20 x 100 | М12 | 100 | 20 | 12 | 80.0 | 120 | 120 | 240.0 | 240 | 6 | 96.00 |
16/5 x 90 | М16 | 90 | 5 | 16 | 85.0 | 128 | 160 | 320.0 | 320 | 7,5 | 160.00 |
16/5 x 110 | М16 | 110 | 5 | 16 | 105.0 | 158 | 160 | 320.0 | 320 | 9,4 | 190.80 |
16/20 x 125 | М16 | 125 | 20 | 16 | 105.0 | 158 | 160 | 320.0 | 320 | 9,4 | 189.70 |
20/20 x 170 | М20 | 170 | 20 | 20 | 150.0 | 225 | 200 | 400.0 | 400 | 12,3 | 457.10 |
20/70 x 220 | М20 | 220 | 70 | 20 | 150.0 | 225 | 200 | 400.0 | 400 | 12,3 | 588.70 |
20/130 x 280 | М20 | 280 | 130 | 20 | 150.0 | 225 | 200 | 400.0 | 400 | 12,3 | 749.70 |
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Обозначение | А резьба |
L длина анкера, мм |
G макс. толщина прикрепляемого материала, мм |
Do диаметр сверла, мм |
Н глубина анкеровки, мм |
S мин. толщина строительного элемента, мм. |
К1 мин. краевое расст., мм. |
К2 мин. межосевое расст., мм |
С1+С2 мм |
мин. вырыв. сила, кН бетон В25 | вес 1000 штук, кг |
---|---|---|---|---|---|---|---|---|---|---|---|
10/25 x 95 | М10 | 95 | 25 | 10 | 70 | 105 | 100 | 200 | 200 | 5,2 | 64 |
10/55 x 125 | М10 | 125.0 | 55 | 10 | 70 | 105 | 100 | 200 | 200 | 5,2 | 78,9 |
10/80 х 150 | М10 | 150.0 | 80 | 10 | 70 | 105 | 100 | 200 | 200 | 5,2 | 91,2 |
12/35 х 115 | М12 | 115.0 | 35 | 12 | 80 | 120 | 120 | 240 | 240 | 6,5 | 107,7 |
12/65 х 145 | М12 | 145.0 | 65 | 12 | 80 | 120 | 120 | 240 | 240 | 6,5 | 129,1 |
12/105 x 185 | М12 | 185.0 | 105 | 12 | 80 | 120 | 120 | 240 | 240 | 6,5 | 186,1 |
12/155 x 235 | М12 | 235.0 | 155 | 12 | 80 | 120 | 120 | 240 | 240 | 6,5 | 219,5 |
16/45 х 150 | М16 | 150.0 | 45 | 16 | 105 | 158 | 160 | 320 | 320 | 9,4 | 245,8 |
16/95 x 200 | М16 | 200.0 | 95 | 16 | 105 | 158 | 160 | 320 | 320 | 9,4 | 353,8 |
