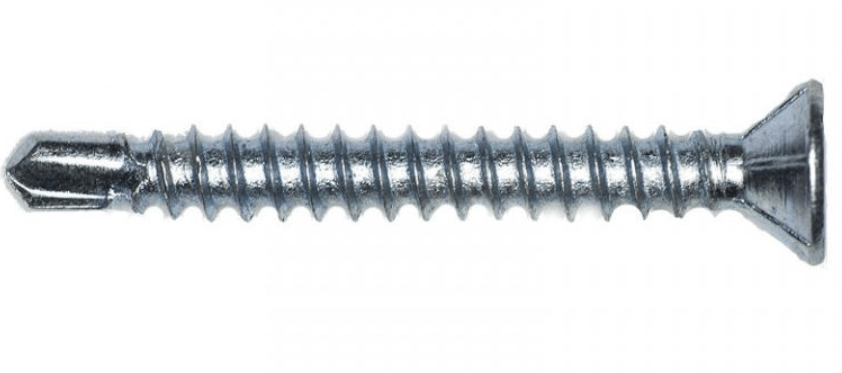

Саморез для оконной фурнитуры

Предназначены для соединения пластмассовых профилей с усиливающими элементами и других монтажных работ. Саморезы MrFix, благодаря оптимально подобранной высоте головки, зенкующим и предохраняющим от раскручивания насечкам, дают возможность соединять тонкостенные пластмассовые профили с усиливающими элементами. Самосверлящий наконечник со способностью просверливания до 2,0 мм обеспечивает быстрый и надёжный монтаж. Саморезы MrFix возможно вкручивать машинным способом без предварительного сверления. Крестообразный шлиц Phillips №2, жёлтопассивированные.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Обозначение Q
глубина шлица, мм
ШЛИЦ мин. разруш. момент, Нм твёрдость сердцевины твёрдость поверхности диаметр проволоки, мм вес 1000 штук, кг материал
3,9×16 2,00-2,53 Ph2 1,5 240-425HV MIN 560HV 3,05 1,20 Сталь С1022
3,9×19 2,00-2,53 Ph2 1,5 240-425HV MIN 560HV 3,05 1,35 Сталь С1022
3,9×25 2,00-2,53 Ph2 1,5 240-425HV MIN 560HV 3,05 1,76 Сталь С1022

Наконечник: сверло №2
Покрытие: желтый цинк

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Обозначение L
длина, мм
D
наружный диаметр, мм
d
внутренний диаметр, мм
Р
шаг резьбы, мм
А
диаметр ГОЛОВКИ, мм
Н
высота головки, мм
М
ширина шлица, мм
Q
глубина шлица, мм
Шлиц Мин. разруш. момент, Нм Твёрдость сердцевины, HV Твёрдость поверхности, HV Вес 1000 штук, кг
4×20 18,95-21,05 3,84-4,00 2,40 2,54 6,70-6.95 3,00 4,60 2,03-2,53 Ph2 3,0 240-450 450MIN 1,24
4×25 23,95-26,05 3.84-4,00 2,40 2,54 6,70-6,95 3,00 4,60 2,03-2,53 Ph2 3,0 240-450 450MIN 1,47
4×30 28,95-31,05 3,84-4,00 2,40 2,54 6,70-6,95 3,00 4,60 2,03-2,53 Ph2 3,0 240-450 450MIN 1,65
4×35 33,75-36.25 3,84-4,00 2,40 2,54 6,70-6,95 3,00 4,60 2,03-2,53 Ph2 3,0 240-450 450MIN 1,87
4×40 38,75-41,25 3,84-4,00 2,40 2,54 6,70-6,95 3,00 4,60 2,03-2,53 Ph2 3,0 240-450 450MIN 2,10
4×45 43,75-46,25 3,84-4,00 2,40 2,54 6,70-6.95 3,00 4,60 2,03-2,53 Ph2 3,0 240-450 450MIN 2,32
4×50 48,75-51,25 3,84-4,00 2,40 2,54 6,70-6,95 3,00 4,60 2,03-2,53 Ph2 3,0 240-450 450MIN 2,55

Материал: сталь С1018 или С1022
Покрытие: жёлтый цинк
