Предназначен для крепления деревянных, металлических рам и деревянных коробок без прижима к бетонному основанию, строительному камню, полнотелому и пустотелому кирпичу. Сквозной монтаж. Анкер состоит из стальной разрезанной втулки, винта со шлицем PZ 3 и конусной гайки. Конструкция анкера выполнена таким образом, что расклинивание и фиксация его происходит сначала в бетонном основании, затем в прикрепляемом материале.
Анкер рамный металический

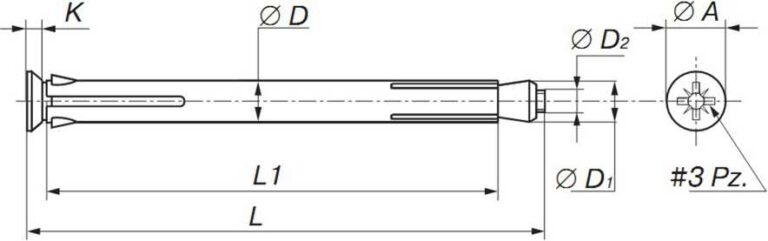

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Обозначение | D диаметр анкера, мм |
D2 диаметр винта, мм |
D1 диаметр гайки, мм |
L длина винта, мм |
L1 длина анкера, мм |
А диаметр головки, мм |
К высота головки, мм |
вес 1000 штук, кг |
---|---|---|---|---|---|---|---|---|
10 x 72 | 9,60-9,90 | М6 | 9,70-9,90 | 88 | 72 | 12,85-13,20 | 3 | 35,3 |
10 x 92 | 9,60-9,90 | М6 | 9,70-9,90 | 108 | 92 | 12,85-13,20 | 3 | 44,3 |
10 x 112 | 9,60-9,90 | М6 | 9,70-9,90 | 128 | 112 | 12,85-13,20 | 3 | 52,8 |
10 x 132 | 9,60-9,90 | М6 | 9,70-9,90 | 148 | 132 | 12,85-13,20 | 3 | 59 |
10 x 152 | 9,60-9,90 | М6 | 9,70-9,90 | 168 | 152 | 12,85-13,20 | 3 | 66,2 |
10 x 182 | 9,60-9,90 | М6 | 9,70-9,90 | 198 | 182 | 12,85-13,20 | 3 | 77,1 |
10 x 202 | 9,60-9,90 | М6 | 9,70-9,90 | 218 | 202 | 12,85-13,20 | 3 | 83,8 |

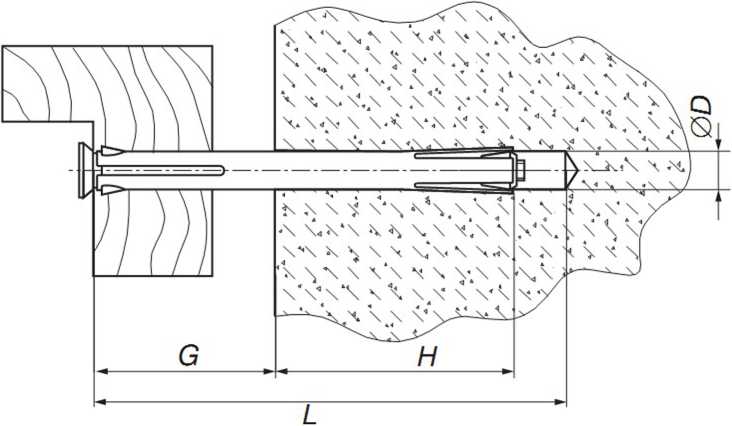

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Обозначение | D0 диаметр сверла, мм |
T мин. глубина отверстия при сквозном монтаже, мм |
Н мин. глубина анкеровки, мм |
G макс. полезная длина, мм |
мин. вырывающая сила, кН бетон В25 | мин. вырывающая сила, кН кирпич | мин. вырывающая сила, кН легкий бетон | мин. срезающая сила, кН Бетон В25 |
---|---|---|---|---|---|---|---|---|
10 x 72 | 10 | 90 | 30 | 42 | 5,5 | 5,1 | 1,9 | 4,9 |
10 x 92 | 10 | 110 | 30 | 62 | 5,5 | 5,1 | 1,9 | 4,9 |
10 x 112 | 10 | 130 | 30 | 82 | 5,5 | 5,1 | 1,9 | 4,9 |
10 х 132 | 10 | 150 | 30 | 102 | 5,5 | 5,1 | 1,9 | 4,9 |
10 х 152 | 10 | 170 | 30 | 122 | 5,5 | 5,1 | 1,9 | 4,9 |
10 х 182 | 10 | 200 | 30 | 152 | 5,5 | 5,1 | 1,9 | 4,9 |
10 x 202 | 10 | 220 | 30 | 172 | 5,5 | 5,1 | 1,9 | 4,9 |
