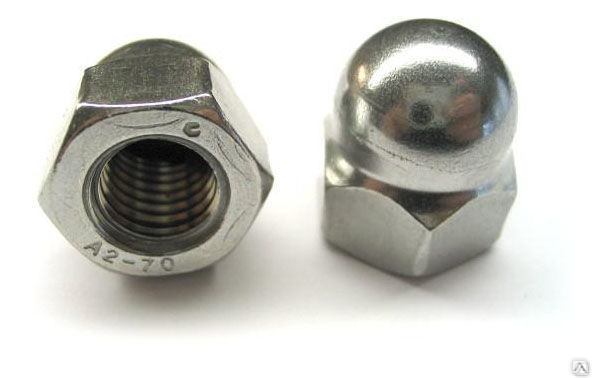

DIN 1587 ГАЙКА КОЛПАЧКОВАЯ

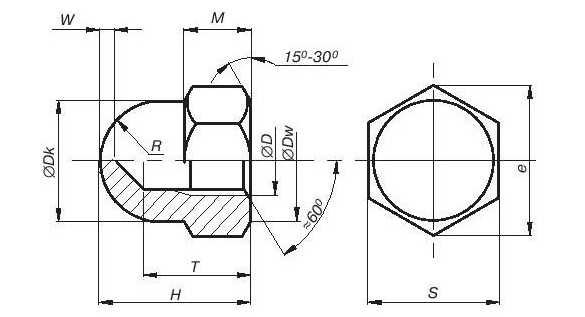

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| D номинальный диаметр, мм |
Р, мм | Dw, мм | Dk, мм | е, мм | Т, мм | W, мм | R, mm | Н, мм | М, мм | S, мм | вес 1000 штук, кг |
|---|---|---|---|---|---|---|---|---|---|---|---|
| М4 | 0,7 | 5,80 | 6,50 | 7,66 | 5,26-5,74 | 2,00 | 3.25 | 8,00 | 2.90-3,20 | 6,78-7,00 | 1,35 |
| М5 | 0,80 | 6.80 | 7,50 | 8.79 | 7.21-7.79 | 2,00 | 3.75 | 10,00 | 3,70-4,00 | 7,78-8,00 | 2,06 |
| М6 | 1,00 | 8,30 | 9.50 | 11,05 | 7.71-8.29 | 2,00 | 4,75 | 12.00 | 4,70-5,00 | 9,78-10,00 | 4,49 |
| М8 | 1,25 | 11,30 | 12,50 | 14.38 | 10,65-11.35 | 2,00 | 6,25 | 15.00 | 6,14-6.50 | 12,73-13,00 | 8,92 |
| М10 | 1,50 | 14.30 | 15.00 | 17,77 | 12,65-13,35 | 2,00 | 7,50 | 18.00 | 7.64-8,00 | 16,73-17,00 | 19,12 |
| М12 | 1,75 | 16,20 | 17,00 | 20,03 | 15.65-16,35 | 3.00 | 8,50 | 22,00 | 9.64-10,00 | 18,67-19,00 | 28,37 |
| М14 | 2,00 | 19,20 | 20,00 | 23,35 | 17.65-18,35 | 4.00 | 10,00 | 25,00 | 10,30-11,00 | 21,67-22,00 | 41,57 |
| М16 | 2,00 | 22.20 | 23,00 | 26,75 | 20.58-21.42 | 4,00 | 11,50 | 28.00 | 12,30-13,00 | 23,67-24,00 | 53,5 |
| М20 | 2,50 | 28.20 | 28,00 | 33,53 | 25.58-26.42 | 5,00 | 14,00 | 34,00 | 14,90-16,00 | 29,67-30,00 | 104 |
| М24 | 3,00 | 33.20 | 34,00 | 39,98 | 30,50-31.50 | 6,00 | 17,00 | 42,00 | 17,70-19,00 | 35,38-36,00 | 216 |
