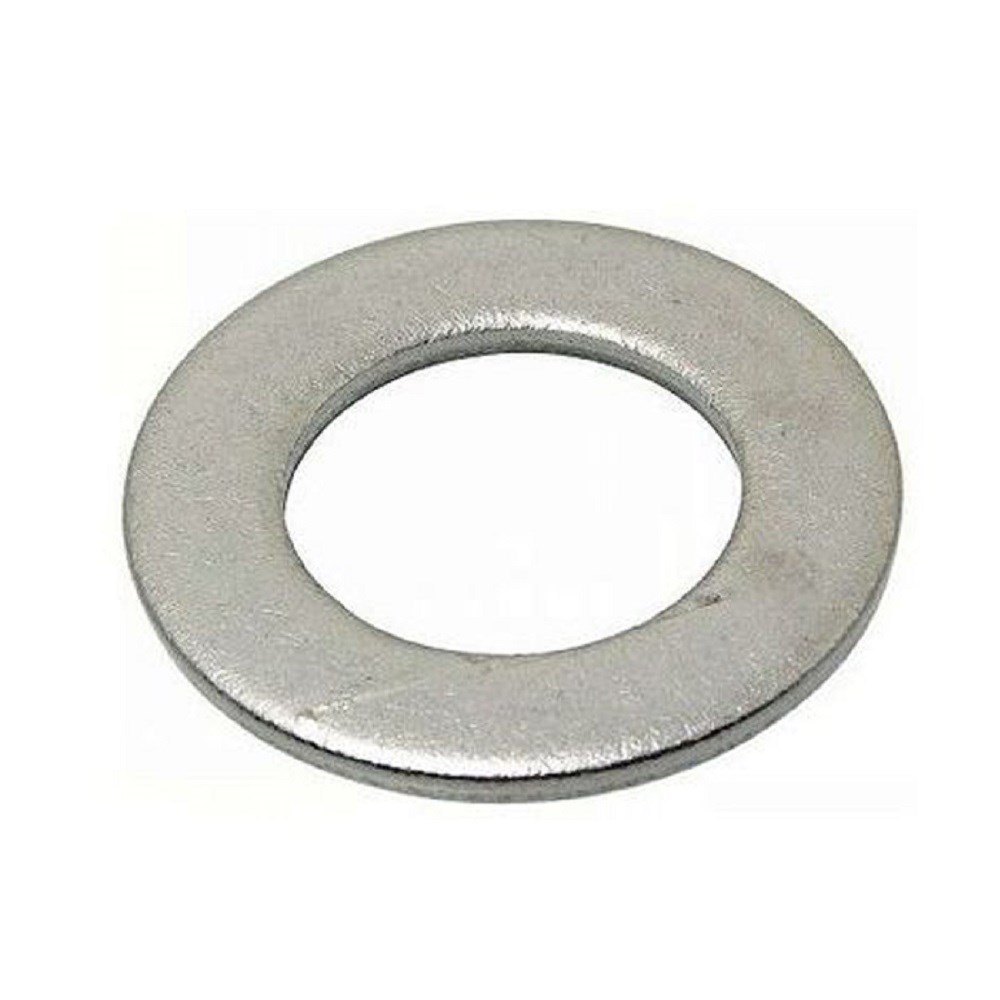

DIN 125A ШАЙБА ПЛОСКАЯ
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
номинальный диаметр, мм | ДЛЯ резьбы | d, MM внутренний диаметр, min | d, MM внутренний диаметр, max | D, мм внешний диаметр, min | D, мм внешний диаметр, max | S, мм толщина, номинальная | S, мм толщина, min | S, мм толщина, max | вес 1000 штук, кг |
---|---|---|---|---|---|---|---|---|---|
1,7 | М 1,6 | 1,7 | 1,84 | 3,7 | 4 | 0,3 | 0,35 | 0,25 | 0,024 |
1,8 | М 1,7 | 1,8 | 1,94 | 4,2 | 4,5 | 0,3 | 0,35 | 0,25 | 0,031 |
2,2 | М 2 | 2,2 | 2,34 | 4,7 | 5 | 0,3 | 0,35 | 0,25 | 0,037 |
2,5 | М 2,3 | 2,5 | 2,64 | 5,7 | 6 | 0,5 | 0,55 | 0,45 | 0,092 |
2,7 | М 2,5 | 2,7 | 2,84 | 5,7 | 6 | 0,5 | 0,55 | 0,45 | 0,088 |
2,8 | М 2,6 | 2,8 | 2,94 | 6,64 | 7 | 0,5 | 0,55 | 0,45 | 0,127 |
3,2 | М 3 | 3,2 | 3,38 | 6,64 | 7 | 0,5 | 0,55 | 0,45 | 0,119 |
3,7 | М 3,5 | 3,7 | 3,88 | 7,64 | 8 | 0,5 | 0,55 | 0,45 | 0,155 |
4,3 | М 4 | 4,3 | 4,48 | 8,64 | 9 | 0,8 | 0,9 | 0,7 | 0,308 |
5,3 | М 5 | 5,3 | 5,48 | 9,64 | 10 | 1 | 1,1 | 0,9 | 0,443 |
6,4 | М 6 | 6,4 | 6,62 | 11,57 | 12 | 1,6 | 1,8 | 1,4 | 1,02 |
7,4 | М 7 | 7,4 | 7,62 | 13,57 | 14 | 1,6 | 1,8 | 1,4 | 1,39 |
8,4 | М 8 | 8,4 | 8,62 | 15,57 | 16 | 1,6 | 1,8 | 1,4 | 1,83 |
10,5 | М 10 | 10,5 | 10,77 | 19,48 | 20 | 2 | 2,2 | 1,8 | 3,57 |
13 | М 12 | 13 | 12,27 | 23,48 | 24 | 2,5 | 2,7 | 2,3 | 6,27 |
15 | М 14 | 15 | 15,27 | 27,48 | 28 | 2,5 | 2,7 | 2,3 | 8,62 |
17 | М 16 | 17 | 17,27 | 29,48 | 30 | 3 | 3,3 | 2,7 | 11,3 |
19 | М 18 | 19 | 19,33 | 33,38 | 34 | 3 | 3,3 | 2,7 | 14,7 |
21 | М 20 | 21 | 21,33 | 36,38 | 37 | 3 | 3,3 | 2,7 | 17,2 |
23 | М 22 | 23 | 23,33 | 38,38 | 39 | 3 | 3,3 | 2,7 | 18,3 |
25 | М 24 | 25 | 25,33 | 43,38 | 44 | 4 | 4,3 | 3,7 | 32,3 |
27 | М 26 | 27 | 27,33 | 49,38 | 50 | 4 | 4,3 | 3,7 | 43,7 |
28 | М 27 | 28 | 28,33 | 49,38 | 50 | 4 | 4,3 | 3,7 | 42,3 |
29 | М 28 | 29 | 29,33 | 49,38 | 50 | 4 | 4,3 | 3,7 | 40,9 |
31 | М 30 | 31 | 31,39 | 55,26 | 56 | 4 | 4,3 | 3,7 | 53,6 |
33 | М 32 | 33 | 33,62 | 58,8 | 60 | 5 | 5,6 | 4,4 | 77,4 |
34 | М 33 | 34 | 34,62 | 58,8 | 60 | 5 | 5,6 | 4,4 | 75,3 |
36 | М 35 | 36 | 36,62 | 34,8 | 66 | 5 | 5,6 | 4,4 | 94,3 |
37 | М 36 | 37 | 37,62 | 64,8 | 66 | 5 | 5,6 | 4,4 | 92,1 |
39 | М 38 | 39 | 39,62 | 70,8 | 72 | 6 | 6,6 | 5,4 | 136 |
40 | М 39 | 40 | 40,62 | 70,8 | 72 | 6 | 6,6 | 5,4 | 133 |
41 | М 40 | 41 | 41,62 | 70,8 | 72 | 6 | 6,6 | 5,4 | 130 |
43 | М 42 | 43 | 43,62 | 76,8 | 78 | 7 | 8 | 6 | 183 |
46 | М 45 | 46 | 46,62 | 83,6 | 85 | 7 | 8 | 6 | 220 |
50 | М 48 | 50 | 50,62 | 90,6 | 92 | 8 | 9 | 7 | 294 |
52 | М 50 | 52 | 52,74 | 90,6 | 92 | 8 | 9 | 7 | 284 |
