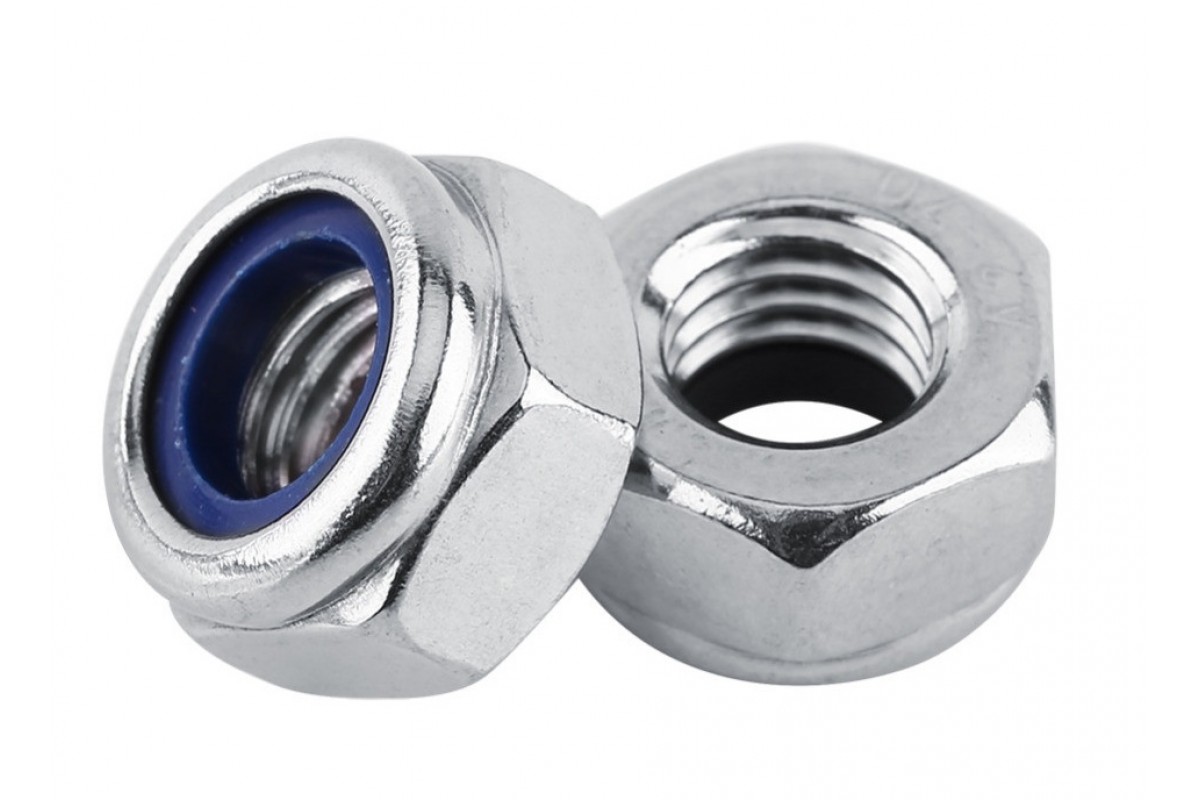

DIN 985 ГАЙКА ШЕСТИГРАННАЯ САМОСТОПОРЯЩАЯСЯ С НЕЙЛОНОВЫМ КОЛЬЦОМ
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| D номинальный диаметр, мм |
Р, мм | Dw, мм | е, мм | Н, мм | М, мм | S, мм | вес 1000 штук, кг |
|---|---|---|---|---|---|---|---|
| М3 | 0,5 | 4,60 | 6,01 | 4,00 | 2,40 | 5,32-5,50 | 0,43 |
| М4 | 0,70 | 5,90 | 7,66 | 5,00 | 2,90 | 6,78-7,00 | 0,86 |
| М5 | 0,80 | 6,90 | 8,79 | 5,00 | 3,20 | 7,78-8,00 | 1,05 |
| М6 | 1,00 | 8,90 | 11,05 | 6,00 | 4,00 | 9,78-10,00 | 2,10 |
| М8 | 1,25 | 11,60 | 14,38 | 8,00 | 5,50 | 12,73-13,00 | 4,60 |
| М10 | 1,50 | 15,60 | 18,90 | 10,00 | 6,50 | 16,73-17,00 | 10,60 |
| М12 | 1,75 | 17,40 | 21,10 | 12,00 | 8,00 | 18,67-19,00 | 15,60 |
| М14 | 2,00 | 20,50 | 24,49 | 14,00 | 9,50 | 21,67 — 22,00 | 24,00 |
| М16 | 2,00 | 22,50 | 26,75 | 16,00 | 10,50 | 23,67 — 24,00 | 32,00 |
| М20 | 2,50 | 27,70 | 32,95 | 20,00 | 14,00 | 29,16-30,00 | 56,00 |
| М24 | 3,00 | 33,20 | 39,55 | 24,00 | 15,00 | 35,00-36,00 | 105,0 |
| М27 | 3,00 | 38,00 | 45,20 | 27,00 | 17,00 | 40,00-41,00 | 162,0 |
| M30 | 3,50 | 42,70 | 50,85 | 30,00 | 19,00 | 45,00-46,00 | 212,0 |
| М36 | 4,00 | 51,10 | 60,79 | 36,00 | 25,00 | 53,80-55,00 | 415,0 |
| М48 | 5,00 | 69,40 | 83,40 | 48,00 | 36,00 | 73,80-75,00 | 913,0 |
