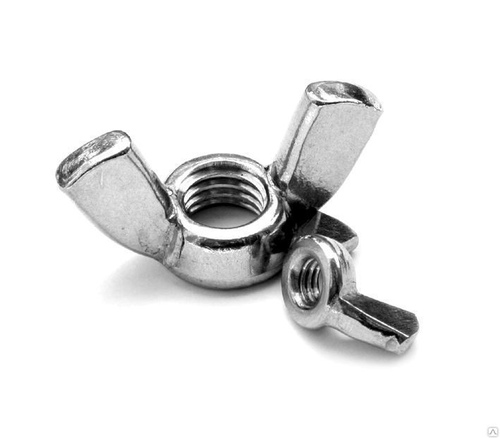

DIN 315 ГАЙКА БАРАШКОВАЯ
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| D номинальный диаметр, мм |
Р, мм | Е, мм | Н, мм | D1, мм | G, мм | М, мм | вес 1000 штук, кг |
|---|---|---|---|---|---|---|---|
| М3 | 0,50 | 18,50 | 8,80 | 7,80 | 2,00 | 3,00 | |
| М4 | 0,70 | 21,00 | 9,60 | 8,80 | 2,50 | 4,00 | 1,70 |
| М5 | 0,80 | 22,00 | 10,50 | 9,50 | 2,60 | 4,00 | 3,00 |
| M6 | 1,00 | 26,80 | 12,90 | 11,90 | 3,00 | 4,90 | 5,75 |
| М8 | 1,25 | 30,30 | 14,80 | 13,50 | 3,30 | 5,40 | 7,65 |
| M10 | 1,50 | 35,30 | 17,30 | 15,30 | 4,00 | 6,30 | 12,00 |
| М12 | 1,75 | 47,50 | 22,30 | 20,50 | 5,00 | 7,90 | 27,10 |
| М16 | 2,00 | 65,00 | 30,80 | 25,00 | 6,50 | 10,60 | 60,20 |
| М20 | 2,50 | 66,50 | 31,20 | 29,30 | 7,20 | 12,20 | 78,50 |
