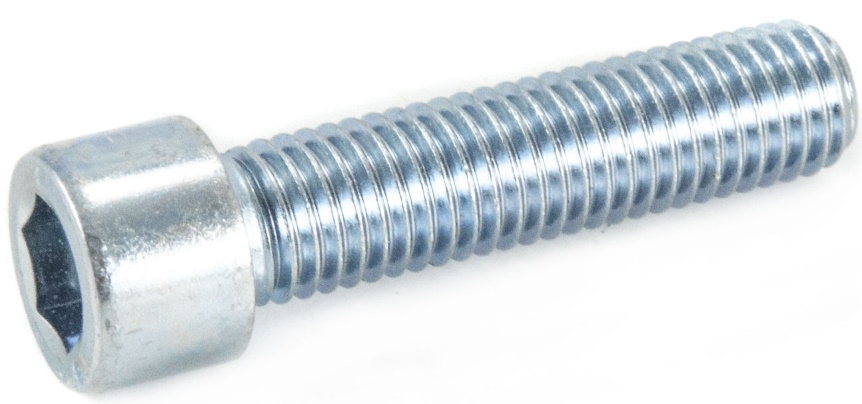

DIN 912 ВИНТ С ЦИЛИНДРИЧЕСКОЙ ГОЛОВКОЙ И ШЕСТИГРАННЫМ УГЛУБЛЕНИЕМ ПОД КЛЮЧ
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| диаметр резьбы | P, мм | В, мм | Dk, мм | Ds, мм | е, мм | k, мм | R, мм | S, мм | Т, мм | W, мм |
|---|---|---|---|---|---|---|---|---|---|---|
| М3 | 0,50 | 18 | 5.32-5.50 | 2.86-3.00 | 2,87 | 2.86-3.00 | 0,10 | 2.50-2.58 | 1,30 | 1,15 |
| М4 | 0,70 | 20 | 6.78-7.00 | 3.82-4.00 | 3,44 | 3,82-4.00 | 0.20 | 3,00-3.08 | 2,00 | 1,40 |
| М5 | 0,80 | 22 | 8.28-8.50 | 4.82-5.00 | 4.58 | 4.82 — 5.00 | 0,20 | 4.00-4.09 | 2.50 | 1.90 |
| М6 | 1.00 | 24 | 9.78-10.00 | 5.82-6.00 | 5,72 | 5.70-6.00 | 0.25 | 5.00-5.14 | 3.00 | 2,30 |
| М8 | 1.25 | 28 | 12.73-13.00 | 7.78-8.00 | 6,86 | 7.64-8.00 | 0.40 | 6.00-6.14 | 4,00 | 3,00 |
| М10 | 1,50 | 32 | 15.73-16.00 | 9.78-10.00 | 9,15 | 9.64-10.00 | 0.40 | 8.00-8.17 | 5,00 | 4,00 |
| М12 | 1,75 | 36 | 17.73 — 18.00 | 11.73-12.00 | 11,43 | 11,57-12,00 | 0,60 | 10.00-10.17 | 6,00 | 4.80 |
| М14 | 2,00 | 40 | 20.67-21.00 | 13.73-14.00 | 13,72 | 13.57-14.00 | 0.60 | 12.00-12.21 | 7,00 | 5.80 |
| М16 | 2,00 | 44 | 23.67-24.00 | 15.73-16.00 | 16,00 | 15.57-16.00 | 0,60 | 14.00-14.21 | 8,00 | 6,80 |
| М20 | 2.50 | 52 | 29.67-30.00 | 19.67-20.00 | 19,44 | 19,48-20.00 | 0,80 | 17.00-17.23 | 10,00 | 8.60 |
| М24 | 3,00 | 60 | 35.61-60.00 | 23.67-24.00 | 21,73 | 23.48-24.00 | 0,80 | 19.27-19.00 | 12,00 | 10,40 |
Приблизительный вес 1000 штук, кг
| L длина, мм | М3 | М4 | М5 | М6 | М8 | М10 | М12 | М14 | М16 | М20 | М24 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 5 | 0,60 | ||||||||||
| 6 | 0,65 | ||||||||||
| 8 | 0,74 | 1,49 | 2,50 | 3,97 | |||||||
| 10 | 0,84 | 1,65 | 2,84 | 4,36 | 9,50 | ||||||
| 12 | 0,92 | 1,88 | 3,23 | 4,86 | 10,00 | ||||||
| 16 | 1,10 | 2,11 | 3,62 | 5,35 | 11,25 | 19,29 | |||||
| 20 | 1,24 | 2,41 | 4,06 | 6,22 | 12,60 | 21,40 | 30,80 | ||||
| 25 | 1,53 | 2,82 | 4,66 | 7,10 | 14,20 | 23,88 | 34,30 | ||||
| 30 | 3,23 | 5,27 | 7,80 | 15,73 | 26,35 | 37,80 | 78,00 | ||||
| 35 | 3,70 | 6,10 | 8,85 | 17,40 | 28,92 | 42,00 | 87,73 | ||||
| 40 | 4,18 | 6,92 | 9,85 | 19,03 | 31,47 | 45,00 | 97,45 | 160,65 | 263,70 | ||
| 45 | 4,65 | 7,61 | 11,00 | 21,00 | 34,45 | 48,81 | 100,00 | 171,00 | 279,50 | ||
| 50 | 5,11 | 8,30 | 12,12 | 22,90 | 37,39 | 52,44 | 103,80 | 181,30 | 294,70 | ||
| 55 | 9,10 | 13,20 | 24,82 | 40,13 | 57,30 | 113,60 | 192,00 | 310,00 | |||
| 60 | 9,74 | 14,20 | 26,74 | 42,86 | 62,08 | 116,80 | 201,10 | 324,30 | |||
| 65 | 10,40 | 15,40 | 28,75 | 46,39 | 66,91 | 126,50 | 211,00 | 340,00 | |||
| 70 | 11,11 | 16,58 | 30,70 | 49,18 | 71,67 | 135,40 | 220,00 | 354,30 | |||
| 75 | 11,78 | 17,14 | 32,60 | 52,35 | 75,78 | 143,50 | 236,00 | 370,00 | |||
| 80 | 12,43 | 18,36 | 34,50 | 55,52 | 79,86 | 151,50 | 248,17 | 383,60 | |||
| 85 | 19,35 | 36,35 | 58,50 | 84,34 | 160,00 | 261,00 | 402,00 | ||||
| 90 | 20,33 | 38,16 | 61,30 | 88,76 | 166,94 | 272,00 | 420,00 | ||||
| 95 | 21,41 | 40,00 | 64,36 | 92,72 | 175,00 | 284,00 | 436,00 | ||||
| 100 | 22,50 | 41,90 | 67,42 | 96,61 | 182,00 | 295,00 | 452,00 | ||||
| 110 | 45,65 | 73,06 | 106,54 | 196,15 | 321,80 | 487,00 | |||||
| 120 | 49,38 | 80,69 | 113,33 | 212,20 | 348,50 | 522,20 | |||||
| 130 | 85,64 | 122,70 | 227,80 | 375,00 | 557,00 | ||||||
| 140 | 90,55 | 131,20 | 241,90 | 397,50 | 591,80 | ||||||
| 150 | 138,67 | 258,75 | 419,00 | 625,00 | |||||||
| 160 | 147,80 | 279,58 | 446,00 | 660,00 | |||||||
| 170 | 156,10 | 289,00 | 471,00 | 695,00 | |||||||
| 180 | 164,50 | 305,20 | 495,00 | 729,00 | |||||||
| 190 | 173,20 | 322,00 | 520,00 | 780,00 | |||||||
| 200 | 181,80 | 336,00 | 543,00 | 831,00 | |||||||
| 220 | 591,00 |
