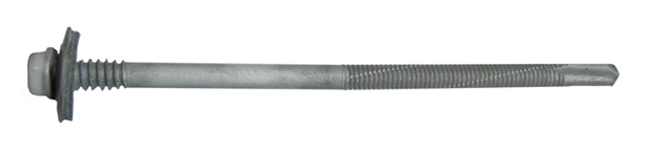

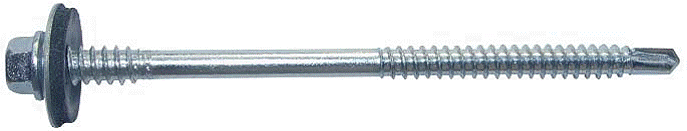

Саморезы MrFix предназначены для крепления фасадных слоистых плит к стальным несущим конструкциям и лёгким профилям. Использование саморезов не требует предварительного сверления отверстия, благодаря чему время монтажа плит оптимально. Дополнительная резьба увеличенного диаметра под головкой самореза жёстко удерживает расстояние между обшивками плиты, одновременно повышая эффективность и плотность соединения. Электрооцинкованные. Головка шестигранная под насадку 5/16 (8мм) Саморезы MrFix упакованы в три вида упаковки: большую, среднюю и малую.
Саморезы для крепления сэндвич - панелей к металлическим конструкциям

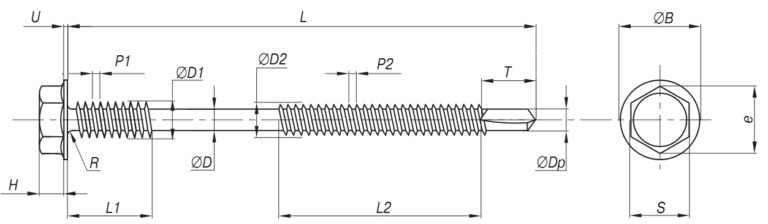

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| Обозначение | L длина, мм |
L1 длина резьбы, мм |
L2 длина резьбы, мм |
Н высота головки, мм |
U толщина шайбы, мм |
Р1 шаг резьбы, мм |
Р2 шаг резьбы, мм |
D внутренний диаметр, мм |
D1 наружный диаметр, мм |
D2 наружный диаметр, мм |
Dp диаметр сверла, мм |
Т длина сверла, мм |
В диаметр фланца, мм |
е, мм | S размер под ключ, мм |
R радиус, мм |
Сверло | Твёрдость сердцевины, HV | Твёрдость поверхности, HV | Материал |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 6,3/5,5×105 | 105.0 | 13,00-15,00 | 54,00-56,00 | 4,00-4,40 | 0,90-1.10 | 0,81 | 0,81 | 4,40 | 6.10-6.25 | 5,31-5,46 | 4,40-4,50 | 8,00-9,00 | 10,50-11,50 | 8,64 | 7,78-8,00 | 0,5 | №3 | 425 | 560 min | сталь С1022 |
| 6,3/5,5×135 | 135,0 | 13,00-15,00 | 54,00-56,00 | 4,00-4,40 | 0,90-1,10 | 0,81 | 0,81 | 4,40 | 6,10-6,25 | 5,31-5,46 | 4,40-4,50 | 8,00-9,00 | 10,50-11,50 | 8,64 | 7,78-8,00 | 0,5 | №3 | 425 | 560 min | сталь С1022 |
| 6,3/5,5×155 | 155,0 | 13,00-15,00 | 54,00-56,00 | 4,00-4,40 | 0,90-1.10 | 0,81 | 0,81 | 4,40 | 6.10-6,25 | 5,31-5,46 | 4,40-4,50 | 8,00-9,00 | 10,50-11,50 | 8,64 | 7,78-8,00 | 0,5 | №3 | 425 | 560 min | сталь С1022 |
| 6,3/5,5×185 | 185,0 | 13,00-15,00 | 54,00-56,00 | 4,00-4,40 | 0,90-1,10 | 0,81 | 0,81 | 4,40 | 6,10-6,25 | 5,31-5,46 | 4,40-4,50 | 8,00-9,00 | 10,50-11,50 | 8,64 | 7,78-8,00 | 0,5 | №3 | 425 | 560 min | сталь С1022 |
| 6,3/5,5×240 | 240.0 | 13,00-15,00 | 54,00-56,00 | 4,00-4,40 | 0,90-1,10 | 0,81 | 0,81 | 4,40 | 6,10-6,25 | 5,31-5,46 | 4,40-4,50 | 8,00-9,00 | 10,50-11,50 | 8,64 | 7,78-8,00 | 0,5 | №3 | 425 | 560 min | сталь С1022 |
Покрытие: белый цинк
Максимальная рекомендованная толщина просверливаемого металла — 5,3 мм
| обозначение | К рек. способность сверления, мм |
F мин. толщина профиля, мм |
G эффективная длина резьбы, мм |
|---|---|---|---|
| 6,3/5,5×75 | 5,30 | 1,20 | 35,00-40,00 |
| 6,3/5,5x 100 | 5,30 | 1,20 | 45,00-55,00 |
| 6,3/5,5x 135 | 5,30 | 1,20 | 60,00-90,00 |
| 6,3/5,5x 155 | 5,30 | 1,20 | 70,00-115,0 |
| 6,3/55 x 180 | 5,30 | 1,20 | 95,00-150,0 |
| 6,3/5,5×240 | 5,30 | 1,20 | 145,0-205,0 |
| Продукция | Длина | Диаметр | Цена | ||
|---|---|---|---|---|---|
 |
Саморезы для крепления сендвич панелей 6,3х5,5х155/160
|
160 | 6,3 |
10.00 ₽
|
|
 |
Саморезы для крепления сендвич панелей 6,3х5,5х185
|
185 | 6,3 |
12.00 ₽
|
|
 |
Саморезы для крепления сендвич панелей 6,3х5,5х200/205
|
205 | 6,3 |
21.00 ₽
|
|
 |
Саморезы для крепления сендвич панелей 6,3х5,5х280/285
|
285 | 6,3 |
28.00 ₽
|
|
 |
Саморезы для крепления сендвич панелей 6,3х5,5х315 (350)
|
315 | 6,3 |
36.00 ₽
|
|
 |
Саморезы для сендвич панелей 6,3х5,5х105
|
105 | 6,3 |
8.30 ₽
|
|
 |
Саморезы для сендвич панелей 6,3х5,5х130/135
|
135 | 6,3 |
8.00 ₽
|
|
 |
Саморезы для сендвич панелей 6,3х5,5х235/240
|
240 | 6,3 |
24.00 ₽
|
