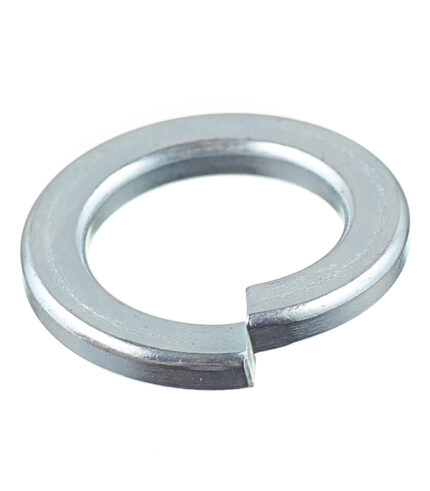

DIN 127В ШАЙБА ПРУЖИННАЯ (ГРОВЕРНАЯ)
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| номинальный диаметр, мм | для резьбы | d, мм мин. внутренний диаметр |
d, мм макс. внутренний диаметр |
D, мм макс. внешний диаметр |
В, мм | S, мм толщина |
Н, мм мин. |
Н, мм макс. |
вес 1000 штук, кг |
|---|---|---|---|---|---|---|---|---|---|
| 2,00 | М2 | 2,10 | 2,40 | 4,40 | 0,90 | 0,50 | 1,00 | 1,20 | 0,033 |
| 2,20 | М2,2 | 2,30 | 2,60 | 4,80 | 1,00 | 0,60 | 1,20 | 1,40 | 0,050 |
| 2,50 | М2,5 | 2,60 | 2,90 | 5,10 | 1,00 | 0,60 | 1,20 | 1,40 | 0,053 |
| 3,00 | М3 | 3,10 | 3,40 | 6,20 | 1,30 | 0,80 | 1,60 | 1,90 | 0,110 |
| 3,50 | М3,5 | 3,60 | 3,90 | 6,70 | 1,30 | 0,80 | 1,60 | 1,90 | 0,120 |
| 4,00 | М4 | 4,10 | 4,40 | 7,60 | 1,50 | 0,90 | 1,80 | 2,10 | 0,180 |
| 5,00 | М5 | 5,10 | 5,40 | 9,20 | 1,80 | 1,20 | 2,40 | 2,80 | 0,360 |
| 6,00 | М6 | 6,10 | 6,50 | 11,80 | 2,50 | 1,60 | 3,20 | 3,80 | 0,830 |
| 7,00 | М7 | 7,10 | 7,50 | 12,80 | 2,50 | 1,60 | 3,20 | 3,80 | 0,930 |
| 8,00 | М8 | 8,10 | 8,50 | 14,80 | 3,00 | 2,00 | 4,00 | 4,70 | 1,600 |
| 10,00 | М10 | 10,20 | 10,70 | 18,10 | 3,50 | 2,20 | 4,40 | 5,20 | 2,530 |
| 12,00 | М12 | 12,20 | 12,70 | 21,10 | 4,00 | 2,50 | 5,00 | 5,90 | 3,820 |
| 14,00 | М14 | 14,20 | 14,70 | 24,10 | 4,50 | 3,00 | 6,00 | 7,10 | 6,010 |
| 16,00 | М16 | 16,20 | 17,00 | 27,40 | 5,00 | 3,50 | 7,00 | 8,30 | 8,910 |
| 18,00 | М18 | 18,20 | 19,00 | 29,40 | 5,00 | 3,50 | 7,00 | 8,30 | 9,730 |
| 20,00 | М20 | 20,20 | 21,20 | 33,60 | 6,00 | 4,00 | 8,00 | 9,40 | 15,200 |
| 22,00 | М22 | 22,50 | 23,50 | 35,90 | 6,00 | 4,00 | 8,00 | 9,40 | 16,500 |
| 24,00 | М24 | 24,50 | 25,50 | 40,00 | 7,00 | 5,00 | 10,00 | 11,80 | 26,200 |
| 27,00 | М27 | 27,50 | 28,50 | 43,00 | 7,00 | 5,00 | 10,00 | 11,80 | 28,700 |
| 30,00 | М30 | 30,50 | 31,70 | 48,20 | 8,00 | 6,00 | 12,00 | 14,20 | 44,300 |
| 36,00 | М36 | 36,50 | 37,70 | 58,20 | 10,00 | 6,00 | 12,00 | 14,20 | 67,300 |
| 39,00 | М39 | 39,50 | 40,70 | 61,20 | 10,00 | 6,00 | 12,00 | 14,20 | 71,700 |
| 42,00 | М42 | 42,50 | 43,70 | 68,20 | 12,00 | 7,00 | 14,00 | 16,50 | 111,000 |
| 45,00 | М45 | 45,50 | 46,70 | 71,20 | 12,00 | 7,00 | 14,00 | 16,50 | 117,000 |
| 48,00 | М48 | 49,00 | 50,50 | 75,00 | 12,00 | 7,00 | 16,00 | 16,50 | 123,000 |
| 52,00 | М52 | 53,00 | 54,50 | 83,00 | 14,00 | 8,00 | 16,00 | 18,90 | 182,000 |
| 56,00 | М56 | 57,00 | 58,50 | 87,00 | 14,00 | 8,00 | 16,00 | 18,90 | 193,000 |
| 60,00 | М60 | 61,00 | 62,50 | 91,00 | 14,00 | 8,00 | 16,00 | 18,90 | 203,000 |
