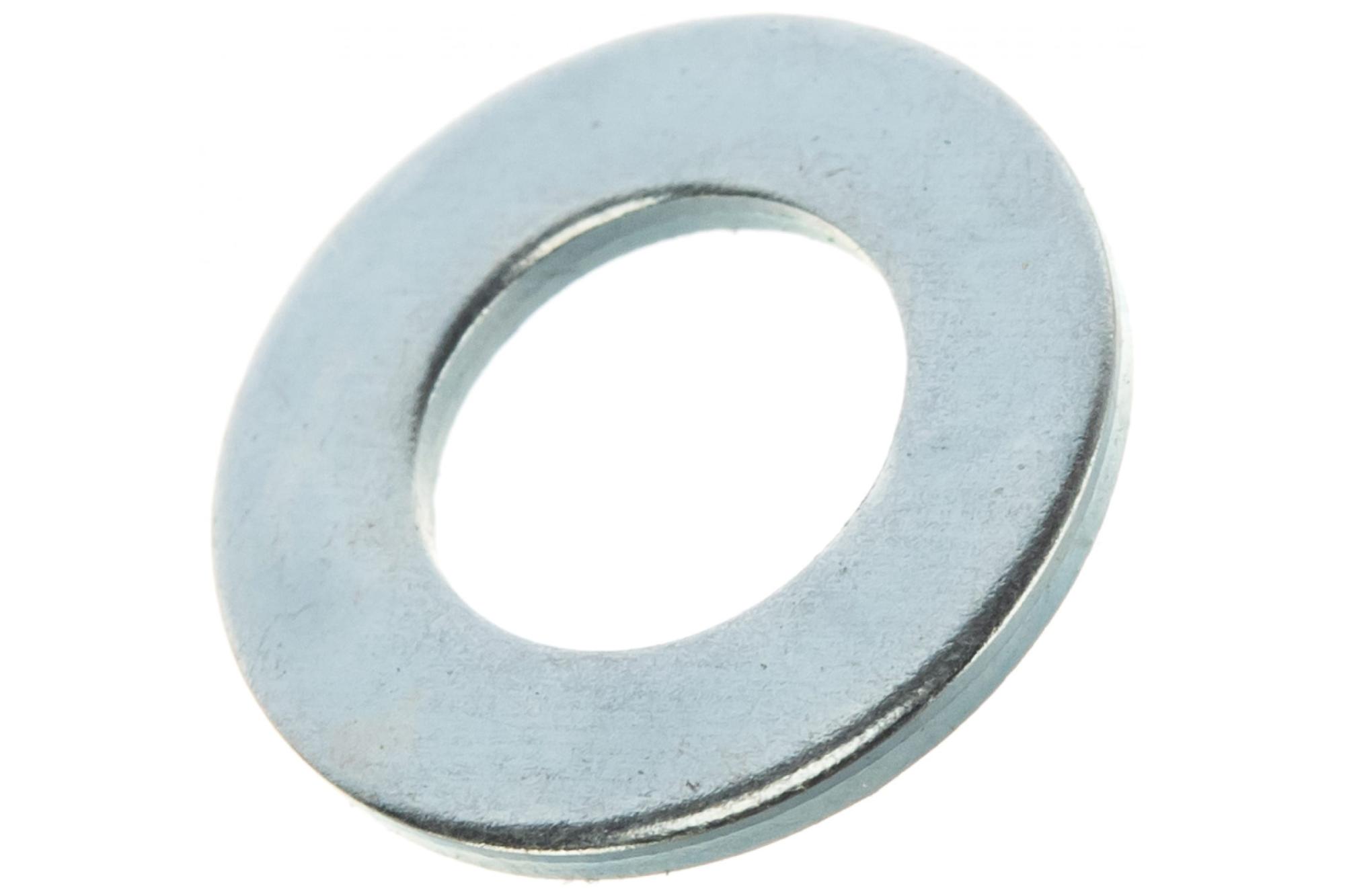

DIN 125A ШАЙБА ПЛОСКАЯ

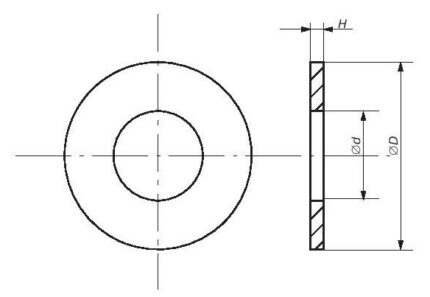

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| номинальный диаметр, мм | для резьбы | d, мм мин. внутренний диаметр |
d, мм макс. внутренний диаметр |
D, мм мин. внешний диаметр |
D, мм макс. внешний диаметр |
Н, мм макс. толщина номинальная |
Н, мм мин. толщина номинальная |
вес 1000 штук, кг |
|---|---|---|---|---|---|---|---|---|
| 1,70 | М 1,6 | 1,70 | 1,84 | 3,70 | 4,00 | 0,30 | 0,35 | 0,25 |
| 1,80 | М 1,7 | 1,80 | 1,94 | 4,20 | 4,50 | 0,30 | 0,35 | 0,25 |
| 2,20 | М 2 | 2,20 | 2,34 | 4,70 | 5,00 | 0,30 | 0,35 | 0,25 |
| 2,50 | М 2,3 | 2,50 | 2,64 | 5,70 | 6,00 | 0,50 | 0,55 | 0,45 |
| 2,70 | М 2,5 | 2,70 | 2,84 | 5,70 | 6,00 | 0,50 | 0,55 | 0,45 |
| 2,80 | М 2,6 | 2,80 | 2,94 | 6,64 | 7,00 | 0,50 | 0,55 | 0,45 |
| 3,20 | М 3 | 3,20 | 3,38 | 6,64 | 7,00 | 0,50 | 0,55 | 0,45 |
| 3,70 | М 3,5 | 3,70 | 3,88 | 7,64 | 8,00 | 0,50 | 0,55 | 0,45 |
| 4,30 | М 4 | 4,30 | 4,48 | 8,64 | 9,00 | 0,80 | 0,90 | 0,70 |
| 5,30 | М 5 | 5,30 | 5,48 | 9,64 | 10,00 | 1,00 | 1,10 | 0,90 |
| 6,40 | М 6 | 6,40 | 6,62 | 11,57 | 12,00 | 1,60 | 1,80 | 1,40 |
| 7,40 | М 7 | 7,40 | 7,62 | 13,57 | 14,00 | 1,60 | 1,80 | 1,40 |
| 8,40 | М 8 | 8,40 | 8,62 | 15,57 | 16,00 | 1,60 | 1,80 | 1,40 |
| 10,50 | М 10 | 10,50 | 10,77 | 19,48 | 20,00 | 2,00 | 2,20 | 1,80 |
| 13,00 | М 12 | 13,00 | 12,27 | 23,48 | 24,00 | 2,50 | 2,70 | 2,30 |
| 15,00 | М 14 | 15,00 | 15,27 | 27,48 | 28,00 | 2,50 | 2,70 | 2,30 |
| 17,00 | М 16 | 17,00 | 17,27 | 29,48 | 30,00 | 3,00 | 3,30 | 2,70 |
| 19,00 | М 18 | 19,00 | 19,33 | 33,38 | 34,00 | 3,00 | 3,30 | 2,70 |
| 21,00 | М 20 | 21,00 | 21,33 | 36,38 | 37,00 | 3,00 | 3,30 | 2,70 |
| 23,00 | М 22 | 23,00 | 23,33 | 38,38 | 39,00 | 3,00 | 3,30 | 2,70 |
| 25,00 | М 24 | 25,00 | 25,33 | 43,38 | 44,00 | 4,00 | 4,30 | 3,70 |
| 27,00 | М 26 | 27,00 | 27,33 | 49,38 | 50,00 | 4,00 | 4,30 | 3,70 |
| 28,00 | М 27 | 28,00 | 28,33 | 49,38 | 50,00 | 4,00 | 4,30 | 3,70 |
| 29,00 | М 28 | 29,00 | 29,33 | 49,38 | 50,00 | 4,00 | 4,30 | 3,70 |
| 31,00 | М З0 | 31,00 | 31,39 | 55,26 | 56,00 | 4,00 | 4,30 | 3,70 |
| 33,00 | М 32 | 33,00 | 33,62 | 58,80 | 60,00 | 5,00 | 5,60 | 4,40 |
| 34,00 | М ЗЗ | 34,00 | 34,62 | 58,80 | 60,00 | 5,00 | 5,60 | 4,40 |
| 36,00 | М 35 | 36,00 | 36,62 | 34,80 | 66,00 | 5,00 | 5,60 | 4,40 |
| 37,00 | М 36 | 37,00 | 37,62 | 64,80 | 66,00 | 5,00 | 5,60 | 4,40 |
| 39,00 | М 38 | 39,00 | 39,62 | 70,80 | 72,00 | 6,00 | 6,60 | 5,40 |
| 40,00 | М 39 | 40,00 | 40,62 | 70,80 | 72,00 | 6,00 | 6,60 | 5,40 |
| 41,00 | М 40 | 41,00 | 41,62 | 70,80 | 72,00 | 6,00 | 6,60 | 5,40 |
| 43,00 | М 42 | 43,00 | 43,62 | 76,80 | 78,00 | 7,00 | 8,00 | 6,00 |
| 46,00 | М 45 | 46,00 | 46,62 | 83,60 | 85,00 | 7,00 | 8,00 | 6,00 |
| 50,00 | М 48 | 50,00 | 50,62 | 90,60 | 92,00 | 8,00 | 9,00 | 7,00 |
| 52,00 | М 50 | 52,00 | 52,74 | 90,60 | 92,00 | 8,00 | 9,00 | 7,00 |
