DIN 9021 ШАЙБА ПЛОСКАЯ УВЕЛИЧЕННАЯ

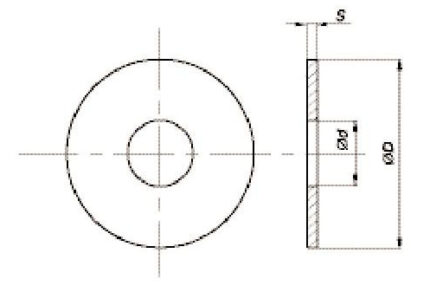

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| номинальный диаметр, мм | для резьбы | d, мм мин. внутренний диаметр |
d, мм макс. внутренний диаметр |
D, мм мин. внешний диаметр |
D, мм макс. внешний диаметр |
S, мм номинальная толщина |
S, мм макс. толщина |
S, мм мин. толщина |
вес 1000 штук, кг |
|---|---|---|---|---|---|---|---|---|---|
| 4,30 | М4 | 4,30 | 4,50 | 12,00 | 13,00 | 1,00 | 0,95 | 1,10 | 0,72 |
| 5,30 | М5 | 5,30 | 5,50 | 15,00 | 16,00 | 1,20 | 1,15 | 1,30 | 1,47 |
| 6,40 | М6 | 6,40 | 7,00 | 18,00 | 19,00 | 1,60 | 1,50 | 1,70 | 2,52 |
| 8,40 | М8 | 8,40 | 9,84 | 24,00 | 25,00 | 2,00 | 1,90 | 2,10 | 5,85 |
| 10,50 | М10 | 10,50 | 12,00 | 30,00 | 31,00 | 2,50 | 2,40 | 2,60 | 11,58 |
| 13,00 | М12 | 13,00 | 15,00 | 37,00 | 38,00 | 3,00 | 2,90 | 3,20 | 20,33 |
| 15,00 | М14 | 15,00 | 17,00 | 42,00 | 44,00 | 3,00 | 2,90 | 3,20 | 29,38 |
| 17,00 | М16 | 17,00 | 19,00 | 50,00 | 51,00 | 3,00 | 2,90 | 3,20 | 37,32 |
| 19,00 | М18 | 19,00 | 21,00 | 54,00 | 56,00 | 4,00 | 2,90 | 3,20 | 73,13 |
| 22,00 | М20 | 22,00 | 22,00 | 60,00 | 61,00 | 4,00 | 3,90 | 4,20 | 83,47 |
| 24,00 | М22 | 24,00 | 25,00 | 66,00 | 67,00 | 4,00 | 3,90 | 4,20 | 108,37 |
| 26,00 | М24 | 26,00 | 27,00 | 72,00 | 73,00 | 5,00 | 4,90 | 5,20 | 121,63 |
DIN 440 ШАЙБА ПЛОСКАЯ УВЕЛИЧЕННАЯ
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| номинальный диаметр, мм | для резьбы | d, мм мин. внутренний диаметр |
d, мм макс. внутренний диаметр |
D, мм мин. внешний диаметр |
D, мм макс. внешний диаметр |
S, мм номинальная толщина |
S, мм макс. толщина |
S, мм мин. толщина |
вес 1000 штук, кг |
|---|---|---|---|---|---|---|---|---|---|
| 5,50 | М5 | 5,50 | 5,72 | 18,00 | 18,50 | 2,00 | 1,95 | 2,10 | 1,43 |
| 6,60 | М6 | 6,60 | 7,00 | 22,00 | 23,00 | 2,00 | 1,95 | 2,10 | 2,77 |
| 9,00 | М8 | 9,00 | 9,84 | 28,00 | 29,00 | 3,00 | 2,90 | 3,15 | 6,00 |
| 11,00 | М10 | 11,00 | 12,00 | 34,00 | 36,00 | 3,00 | 2,90 | 3,15 | 12,00 |
| 14,00 | М12 | 14,00 | 15,00 | 45,00 | 47,00 | 4,00 | 4,00 | 4,20 | 21,63 |
| 16,00 | М14 | 16,00 | 17,00 | 52,00 | 54,00 | 5,00 | 5,00 | 5,30 | 31,56 |
| 18,00 | М16 | 18,00 | 19,00 | 58,00 | 60,00 | 5,00 | 5,00 | 5,30 | 40,34 |
| 20,00 | М18 | 20,00 | 21,00 | 63,00 | 65,50 | 6,00 | 5,00 | 5,30 | 67,14 |
| 22,00 | М20 | 22,00 | 22,00 | 68,00 | 70,50 | 6,00 | 6,00 | 6,30 | 77,00 |
| 24,00 | М22 | 24,00 | 25,00 | 76,00 | 79,00 | 6,00 | 6,00 | 6,30 | 116,00 |
| 26,00 | М24 | 26,00 | 27,00 | 85,00 | 88,00 | 6,00 | 6,00 | 6,30 | 139,00 |
