Зажимы рекомендуются для соединения тросов между собой, а также для изготовления петель на концах троса.
Изготовлены из углеродистой оцинкованной стали.
Пример обозначения: 5 мм
Размер определяется по диаметру применяемого троса.
Минимальное количество зажимов, устанавливаемых на трос, зависит от диаметра троса.

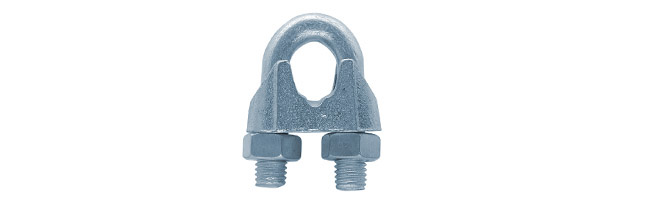

Зажим для стальных канатов DIN741
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
обозначение | Db, мм | С, мм | F, мм | К, мм | В, мм | L, мм | Н, мм | D диаметр применяемого троса, мм |
мин. кол-во соединений |
прибл. вес 1000 штук., кг |
---|---|---|---|---|---|---|---|---|---|---|
3 мм | 4,00 | 21,00 | 9,00 | 10,00 | 20,00 | 12,00 | 10,00 | 3,0 | 3 | 10.00 |
4 мм | 4,00 | 22,00 | 10,00 | 10,00 | 22,00 | 13,00 | 11.00 | 4,0 | 3 | 11,00 |
5 мм | 5,00 | 23,00 | 11,00 | 10,00 | 24,00 | 13,00 | 11,00 | 5,0 | 3 | 15,00 |
6 мм | 5,00 | 26,00 | 13,00 | 11,00 | 28,00 | 15,00 | 12.00 | 6,0 | 3 | 16.20 |
8 мм | 6,00 | 30,00 | 16,00 | 15,00 | 34,00 | 19,00 | 14,00 | 8,0 | 5 | 31,80 |
10 мм | 8,00 | 34,00 | 19,00 | 17,00 | 42,00 | 22,00 | 18.00 | 10,0 | 5 | 60.40 |
12 мм | 10,00 | 42,00 | 24,00 | 21,00 | 55,00 | 30,00 | 23,00 | 12,0 | 5 | 124,00 |
16 мм | 12,00 | 50,00 | 29,00 | 26,00 | 63,00 | 33,00 | 26.00 | 16,0 | 5 | 200.00 |
