ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

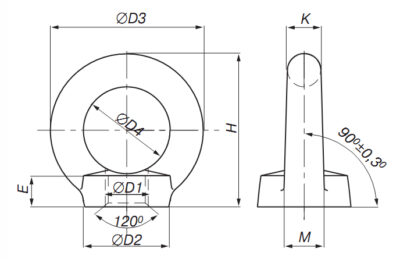

| D1 номинальный диаметр, мм |
Р, мм | D2, мм | D3, мм | D4, мм | Н, мм | Е, мм | К, мм | Рабочая нагрузка, (сила приложена вдоль оси рым-гайки), кН |
Рабочая нагрузка, (сила приложена под углом к оси рым-гайки), кН |
вес 1-ой штуки, кг |
|---|---|---|---|---|---|---|---|---|---|---|
| М8 | 1,25 | 20,00 | 36,00 | 20,00 | 36,00 | 6,00 | 8,00 | 1,40 | 0,95 | 0,05 |
| M10 | 1,50 | 25,00 | 45,00 | 25,00 | 45,00 | 8,00 | 10,00 | 2,30 | 1,70 | 0,09 |
| М12 | 1,75 | 30,00 | 54,00 | 30,00 | 53,00 | 10,00 | 12,00 | 3,40 | 2,40 | 0,16 |
| М16 | 2,00 | 35,00 | 63,00 | 35,00 | 62,00 | 12,00 | 14,00 | 7,00 | 5,00 | 0,24 |
| М20 | 2,50 | 40,00 | 72,00 | 40,00 | 71,00 | 14,00 | 16,00 | 12,00 | 8,30 | 0,36 |
| М24 | 3,00 | 50,00 | 90,00 | 50,00 | 90,00 | 18,00 | 20,00 | 18,00 | 12,70 | 0,72 |
| M30 | 3,50 | 65,00 | 108,00 | 60,00 | 109,00 | 22,00 | 24,00 | 36,00 | 26,00 | 1,32 |
| М36 | 4,00 | 75,00 | 126,00 | 70,00 | 128,00 | 26,00 | 28,00 | 51,00 | 37,00 | 2,08 |
| М42 | 4,50 | 85,00 | 144,00 | 80,00 | 147,00 | 30,00 | 32,00 | 70,00 | 50,00 | 3,11 |
| М48 | 5,00 | 100,00 | 166,00 | 90,00 | 168,00 | 35,00 | 38,00 | 86,00 | 61,00 | 5,02 |
