Рым - болт

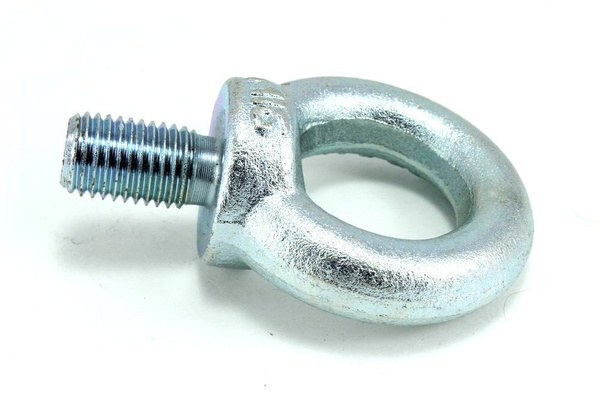

Рым — болт DIN580  С15N  M36

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

D1
номинальный диаметр, мм
Р, мм D2, мм D3, мм D4, мм Н, мм F, мм Е, мм К, мм L, мм Рабочая нагрузка,
(сила приложена
вдоль оси рым-болта), кН
Рабочая нагрузка,
(сила приложена
под углом к оси рым-болта), кН
вес 1-ой штуки, кг
М8 1,25 20,00 36,00 20,00 36,00 2,50 6,00 8,00 13,00 1,40 0,95 0,06
M10 1,50 25,00 45,00 25,00 45,00 3,00 8,00 10,00 17,00 2,30 1,70 0,11
М12 1,75 30,00 54,00 30,00 53,00 3,50 10,00 12,00 20,50 3,40 2,40 0,18
М16 2,00 35,00 63,00 35,00 62,00 4,00 12,00 14,00 27,00 7,00 5,00 0,28
М20 2,50 40,00 72,00 40,00 71,00 5,00 14,00 16,00 30,00 12,00 8,30 0,45
М24 3,00 50,00 90,00 50,00 90,00 6,00 18,00 20,00 36,00 18,00 12,70 0,74
М30 3,50 65,00 108,00 60,00 109,00 7,00 22,00 24,00 45,00 36,00 26,00 1,66
М36 4,00 75,00 126,00 70,00 128,00 8,00 26,00 28,00 54,00 51,00 37,00 2,65
М42 4,50 85,00 144,00 80,00 147,00 9,00 30,00 32,00 63,00 70,00 50,00 4,03
М48 5,00 100,00 166,00 90,00 168,00 10,00 35,00 38,00 68,00 86,00 61,00 6,38
