Рекомендуется для широкого применения в различных грузоподъемных устройствах, от ручных талей до подъемных кранов, для подъема и перемещения грузов, деталей и элементов конструкций. Они являются частью большинства грузоподъемных механизмов и приспособлений. В зависимости от конструкции, трос имеет различную гибкость и коэффициент растяжения. Трос изготовлен из углеродистой стали и оцинкован.
Конструктивно трос изготовлен из высокопрочной проволоки и сердечника. Проволоку обвивают вокруг сердечника и получают прядь, пряди в свою очередь тоже обвивают вокруг сердечника и получают трос.

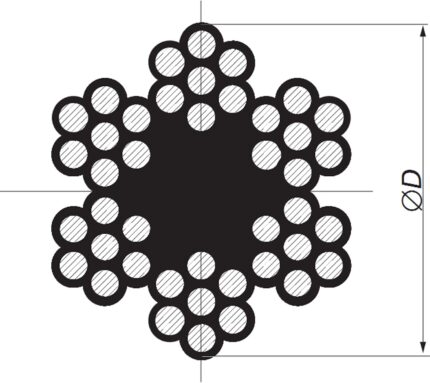

Пример обозначения: 6 х 7 + FC
Первая цифра — число прядей троса.
Вторая — число проволок в пряди.
Третья — число сердечников, включая сердечники в прядях, если нет цифры — неметаллический один в центре троса, а в прядях сердечник стальной.
Буквы — материал сердечника: FC — растительный, PVC — синтетика. Если нет буквенного обозначения, это значит, что в качестве центрального сердечника используется такая же прядь, как боковые.

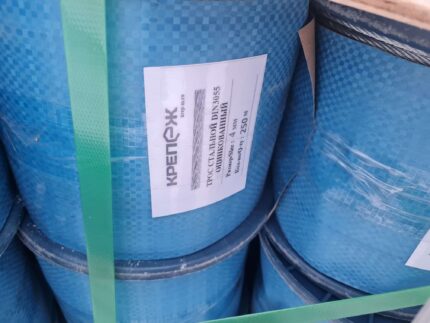

Трос DIN 3055
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
D, мм обозначение | площадь поперечного сечения, мм2 |
рабочая нагрузка, кН |
разрушающая нагрузка, кН |
вес 1-ого метра троса, кг |
---|---|---|---|---|
2 мм | 1,50 | 0,47 | 2,35 | 0,014 |
3 мм | 3,30 | 1,06 | 5,29 | 0,031 |
4 мм | 5,90 | 1,88 | 9,41 | 0,056 |
5 мм | 9,20 | 2,94 | 14,70 | 0,087 |
6 мм | 13,30 | 4,24 | 21,20 | 0,125 |
7 мм | 18,10 | 5,76 | 28,80 | 0,171 |
8 мм | 23,60 | 7,52 | 37,60 | 0,223 |
9 мм | 29,90 | 9,50 | 47,50 | 0,282 |
10 мм | 36,90 | 11,76 | 58,80 | 0,349 |
12 мм | 53,20 | 16,94 | 84,70 | 0,502 |
14 мм | 72,40 | 23,00 | 115,00 | 0,683 |
16 мм | 94,50 | 30,20 | 151,00 | 0,892 |
