Скоба такелажная

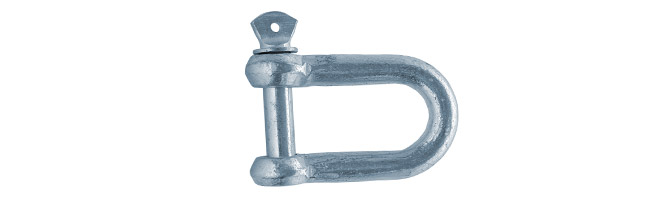

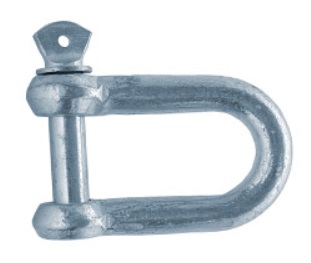

Скоба такелажная   5 мм

Стальная соединительная скоба для всех типов стальных тросов и цепей. Рекомендуется для соединения цепей и тросов между собой или крепления их к чему-либо.
Соединитель позволяет быстро прикрепить или соединить цепь, трос.
Шекель изготовлен из углеродистой стали, оцинкованный.
Разъемное соединение.
Пример обозначения: Скоба такелажная, 5 мм.
Размер определяется по диаметру поперечного сечения пальца.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

обозначение D, мм D1, мм С, мм А, мм рабочая
нагрузка, кН
прибл. вес
1000 шт., кг
5 мм 5,00 5,00 20,00 10,00 0,80 17,0
6 мм 6,00 6,00 24,00 12,00 1,00 20,0
8 мм 8,00 8,00 32,00 16,00 2,00 50,0
10 мм 10,00 10,00 40,00 20,00 3,00 110,0
12 мм 12,00 12,00 48,00 24,00 5,00 210,0
16 мм 16,00 16,00 64,00 32,00 8,00 370,0
19 мм 19,00 19,00 76,00 38,00 11,00 650,0
22 мм 22,00 22,00 88,00 44,00 15,00 1060,0
25 мм 25,00 25,00 100,00 50,00 20,00 2320,0

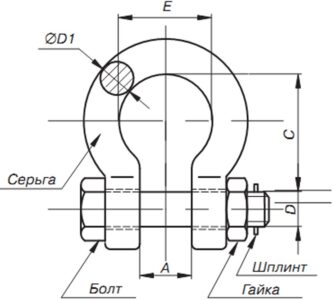

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

обозначение D, мм D1, мм С, мм А, мм Е, мм рабочая
нагрузка, кН
прибл. вес
1000 шт., кг
6 мм 6,00 6,00 22,00 9,00 16,00 3,30 50,00
8 мм 8,00 8,00 29,00 12,00 20,00 5,00 70,00
10 мм 10,00 10,00 32,00 13,00 21,00 7,50 130,00
11 мм 11,00 11,00 36,50 17,00 26,00 10,00 170,00
12 мм 12,00 12,00 43,00 18,00 29,00 15,00 250,00
16 мм 16,00 16,00 51,00 22,00 32,00 20,00 440,00
19 мм 19,00 19,00 64,00 27,00 43,00 32,50 790,00
22 мм 22,00 22,00 76,00 31,00 51,00 47,50 1260,00
25 мм 25,00 25,00 83,00 36,00 58,00 65,00 1880,00
28 мм 28,00 28,00 95,00 43,00 68,00 85,00 2780,00
32 мм 32,00 32,00 108,00 47,00 75,00 95,00 3780,00
35 мм 35,00 35,00 115,00 51,00 83,00 120,00 5260,00
