Сантехшпилька (винт-шуруп)

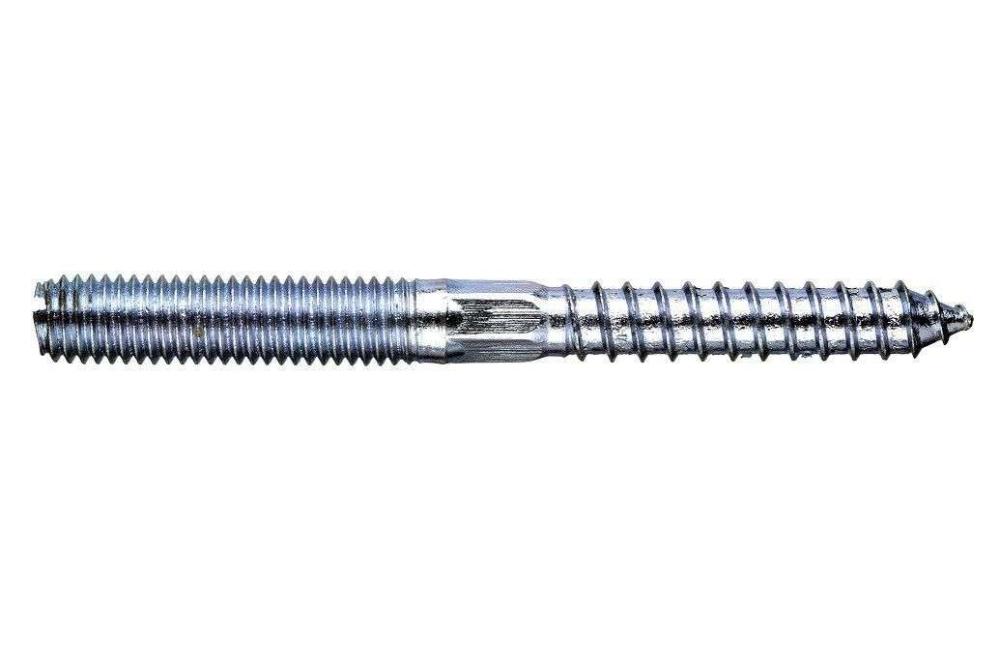

Винт-шуруп STS  6×60

Рекомендуются для крепления деталей в пластмассовый дюбель соответствующего диаметра или в дерево, с предварительным сверлением, при помощи метрического крепежа (например, крепление трубных хомутов).
Резьба редкая, однозаходная для дерева с одной стороны и метрическая с другой. Имеет шестигранник между метрической и шурупной резьбой для закручивания шпильки-шурупа, а может и не иметь его. Шпильку-шуруп в таком случае закручивают при помощи одной — двух подходящих гаек или специального ключа фирмы FISCHER. Изготовлен из углеродистой оцинкованной стали.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Обозначение D диаметр метрической резьбы, мм L общая длина, мм р шаг метрической резьбы, мм Р1 шаг шурупной резьбы, мм D1 диаметр шурупной резьбы, мм А длина метрической резьбы, мм В длина шурупной резьбы, мм S размер подключ вес 1000 штук, кг
8×60 М8 60 1,25 3,00-3,20 6,85-7,00 20 30 5,75-6,00 16,4
8×80 М8 80 1,25 3,00-3,20 6,85-7,00 30 40 5,75-6,00 22,5
8×100 М8 100 1,25 3,00-3,20 6,85-7,00 40 45 5,75-6,00 28,5
8×120 М8 120 1,25 3,00-3,20 6,85-7,00 40 45 5,75-6,00 35,2
8×140 М8 140 1,25 3,00-3,20 6,85-7,00 40 45 5,75-6,00 42
8×180 М8 180 1,25 3,00-3,20 6,85-7,00 40 45 5,75-6,00 54
10×100 М10 100 1,5 3,00-3,20 8,85-9,00 40 45 7,75-8,00 45,5
10×120 М10 120 1,5 3,00-3,20 8,85-9,00 40 60 7,75-8,00 55
10×140 М10 140 1,5 3,00-3,20 8,85-9,00 40 60 7,75-8,00 65
